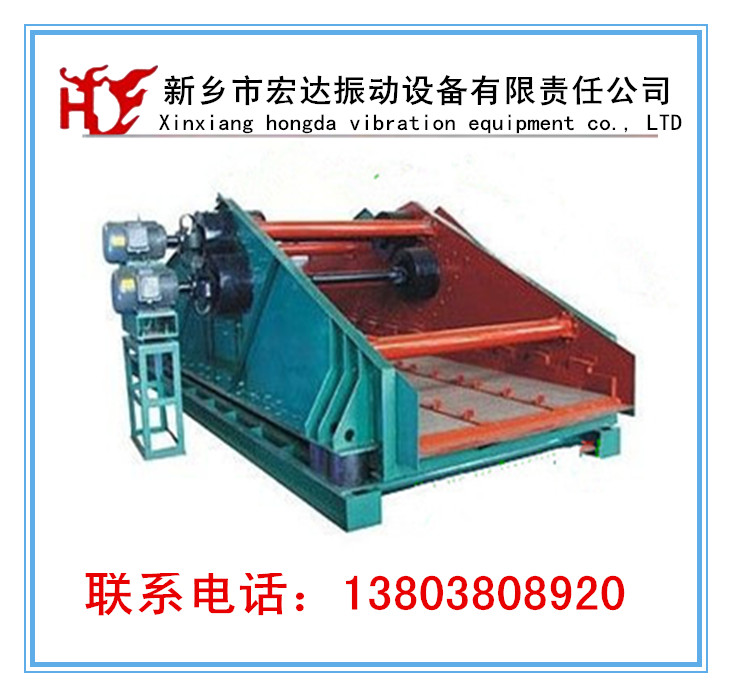

ZKG高頻振動脫水篩
產品介紹：
ZKG系列高頻直線振動篩主要用于煤炭、冶金、有色、電力、水利、建材、輕工和化工等行業對細粒物料進行脫水和分級。
礦用直線振動篩篩箱運動軌跡為直線，振動器采用塊偏心式結構，可配套選擇給料箱，給料箱的應用延長進料端篩網使用壽命，同時增加振動篩的有效篩分面積，驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性聯軸器、克服了萬向節聯軸器易損壞的缺陷。
性能特點：
該篩機技術參數**，振動強度高，處理能力大，篩分效率高。采用雙電機自同步直接通過聯軸器拖動振動器，結構簡單，維修方便，運行平穩，噪音小，使用壽命長。
1、體積小、重量輕、便于安裝及工藝布置；
2、采用節能振動電機或激振器作振動源；
3、橡膠彈簧支撐并隔振，處理量大，篩分效率高；
4、篩網由標準小塊拼裝，更換極為方便。
結構形式：
高頻直線振動篩是由雙電機直聯驅動、帶塊偏心式振動器、振動頻率不低于24HZ的座式直線振動篩。電機可左裝和右裝。該機主要由篩箱，振動器，電機，電機座，篩網，減震裝置等組成。.jpg)
工作原理：
直線振動篩采用雙振動電機驅動，當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。**高篩分目數400目，可篩分出7種不同粒度的物料。
技術參數：
型號 | 篩面規格 （長×寬） | 層數 | 篩孔尺寸mm | 進料粒度 mm | 處理量(t/h) | 電機功率 kw | 總重量 kg | 振頻(Hz) | 雙振幅 | 篩面傾角(°) | 外形尺寸 長×寬×高 |
ZKG1237 | 3700×1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5×2 | 1750 | 16 | 6-8 | 40-45 | 3800×2050×1920 |
2ZKG1237 | 3700×1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5×2 | 2345 | 16 | 6-8 | 3800×2050×2200 | |
ZKG1443 | 4300×1400 | 1 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4100 | 16 | 6-8 | 4500×3040×2500 | |
2ZKG1443 | 4300×1400 | 2 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4900 | 16 | 6-8 | 4500×3040×2700 | |
3ZKG1443 | 4300×1400 | 3 | 4-50 | ≤200 | 10-150 | 5.5×2 | 5270 | 16 | 6-8 | 4500×3040×2820 | |
2ZKG1548 | 4800×1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5×2 | 5336 | 16 | 8-10 | 4800×3140×2814 | |
3ZKG1548 | 4800×1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5×2 | 5900 | 16 | 8-10 | 4799×3140×3014 | |
2ZKG1848 | 4800×1800 | 2 | 5-50 | ≤300 | 50-500 | 7.5×2 | 6189 | 16 | 8-10 | 4799×3440×2814 | |
3ZKG1848 | 4800×1800 | 3 | 5-50 | ≤300 | 50-500 | 7.5×2 | 6750 | 16 | 8-10 | 4799×3440×3014 | |
4ZKG1848 | 4800×1800 | 4 | 5-50 | ≤200 | 50-500 | 11×2 | 7000 | 16 | 8-10 | 4799×3440×3503 | |
2ZKG1860 | 6000×1800 | 2 | 5-150 | ≤300 | 80-600 | 11×2 | 8950 | 16 | 8-10 | 6000×3440×3326 |
