使用條件：　　防護等級：IP55絕緣等級:B、F級額定頻率：50Hz電壓：380V、66OV、380V/660V工作制:S1　　安裝方式：臥式海拔高度:<1OO0m環境溫度：一15℃一＋40℃　　空氣相對濕度：≤95%（溫度為25℃）　　工廠具有引燃溫度組別為Tl一T4組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物場所或存在有爆炸性粉塵的場所。　　產品介紹：　　YBZH系列戶外隔爆型振動三相異步電動機（簡稱防爆型振動電機），其工作原理和通用型振動電機類似，是利用兩端的偏心塊高速旋轉產生振動力作為振動源。該系列防爆振動電機具有設計合理、結構緊湊、激振效率高、節能、壽命長、運行可靠，安裝調試方便等優點，主要用于煤礦、石油天然氣、石油化工和化學工業．此外，在紡織、冶金、城市煤氣、交通、糧油加工、造紙、醫藥等部門也被廣泛應用。可作為振動料斗、振動篩、圓振篩、振動給料機、振動輸送機的要求防爆環境工作振動源。　　技術參數：型號激振力(KN)轉速(r/min)功率（KW)電流（A)電壓(V)安裝尺寸外形尺寸ABKHAABBGLH1YBZH112-2.5-22.528200.250.693801801104-Φ1411222016018348327YBZH112-5-2528200.441.013801801404-Φ1811222019018388327YBZH112-8-2828200.551.653801801404-Φ1811222019018388327YBZH112-10-21028200.752.153801801404-Φ1811222019018388327YBZH112-2.5-42.514200.130.523801801104-Φ1411222016018348327YBZH112-5-4514200.250.993801801104-Φ1411222016018348327YBZH125-16-21628501.12.53801801404-Φ1812522019020388340YBZH125-8-4814200.451.593801801404-Φ1812522019020388340YBZH125-10-41014200.551.733801801404-Φ1812522019020388340YBZH125-2.5-639500.20.843801801404-Φ1812522019020388340YBZH125-5-659500.41.683801801404-Φ1812522019020388340YBZH125-8-689600.551.843801801404-Φ1812522019020445340YBZH140-20-22028501.53.33802201604-Φ2614027023025460368YBZH140-16-41614200.752.13802201604-Φ2614027023025460368YBZH140-20-42014201.12.73802201604-Φ2614027023025460368YBZH140-10-6109600.752.53802201604-Φ2614027023025460368YBZH170-30-23028502.24.73802201604-Φ2917027023025480395YBZH170-30-43014401.53.843802601804-Φ2917027026025510395YBZH170-16-6169601.13.373802601804-Φ2917032026025530395YBZH170-20-6209601.54.593802601804-Φ2917032026025530395YBZH200-30-6309602.26.5/3.7380/6603202004-Φ3320040030030560470YBZH200-40-64096038.05/4.6380/6603202004-Φ3320040030030560470YBZH200-50-45014402.29.6/5.5380/6603202004-Φ3320040030030560470YBZH225-50-6509603.79.6/5.5380/6603702004-Φ3922546030032630530

BZF防爆型倉壁振動器詳細說明 防爆倉壁振動器定義：是以防爆振動電機為激振源的節能通用型產品，它是靠高頻振動和沖擊力，有效地消除由于內摩擦、潮解、帶電、成分偏析等原因而引起的架橋、搭拱、堵塞等現象，從而使物料從倉口順利排出，保證穩定供料所必需的設備。防爆倉壁振動器工作原理：當防爆型倉壁振動器裝置工作時，防爆振動電機的高速轉動，便產生了對料的周期性高頻振打，由于防爆型倉壁振動器裝置的周期性振動，一方面使物料與脫離接觸、消除物料與的摩擦，另一方面使物料受交變速度和加速度的影響，處于不穩定狀態，從而有效地克服物料的內摩擦力和聚集力，以消除料倉內物料間的相對穩定性，使物料從料倉口順利排出。防爆倉壁振動器性能特點：1、防閉塞能力強、功耗低、效果好、防閉塞能力可調，適用范圍廣；2、具有重量輕，噪音低，使用壽命長，易于自打控制等優越性；3、安裝和維修方便。防爆倉壁振動器用途：是用于防止和消除（易燃易爆廠所）料倉,料罐,溜槽以及管狀通道內的物料粘倉和起拱等閉塞現象的專用設備.廣泛應用于冶金、化工、環保、建材、火電、礦山、機械、選礦、、煤炭、食品、水泥、制藥、化肥、糧食、鑄造、陶瓷、磨料等行業中。防爆倉壁振動器安裝：1、全鋼板制料倉:BZF型裝置應當焊接在料倉的壁面上。2、上部為混凝土料倉，下部為鋼制料斗：BZF型裝置應當焊接在鋼制料斗壁面上。3、全混凝土料倉及帶加強鋼制料斗：在倉內應敷設振打板，BZF型裝置應當焊接在振打板上。4、儲存純粗塊物料的料倉：無論料倉形式如何，均應在倉內敷設振打板，BZF型裝置應焊接在振打板上。5、溜槽：BZF型裝置應焊接在溜槽易粘、堵料部位。6、圓錐型料倉：當安裝部位直徑大于1m時，請安裝兩臺。7、無論何種安裝方式，只要在料倉兩側安裝BZF型裝置，應保證水平高度相差50—100mm. 防爆倉壁振動器技術參數：以倉槽壁厚（毫米）分型號型號厚（毫米）激振力（牛頓）功率（千瓦）外形尺寸（長寬高）毫米重量(公斤)BZF-63-625000.25280X250X27021BZF-86-850000.4300X250X28025BZF-108-10100000.75350X280X31037BZF-1510-15150001.1410X300X35054BZF-2015-20200001.5500X330X41093BZF-2520-25300002.2540X370X455147

 詳細介紹：  YBZD系列戶外隔爆型振動三相異步電動機是利用異步電動機帶動不平衡體作為振動源。該系列振動電機具有設計合理、結構緊湊、激振效率高 、節能、壽命長、運行可靠，安裝調試方便等優點，可作為振動料斗、震動篩、圓振篩、震動給料機、震動輸送機的振動源，其防爆性能符合GB3836.2-2000《爆炸性氣體環境用電氣設備——隔爆型“d”》。防爆標志為ExdⅡBT4，使用于Ⅱ類A、B級T1～T4組可燃性氣體或蒸汽與空氣形成的爆炸性混合物的場所。  型號功率kw安裝尺寸mm橫向軸向孔徑Y(jié)BZD-2.5-60.2180140φ14YBZD-5-60.5180140φ14YBZD-8-60.55220160φ18YBZD-10-60.75220160φ18YBZD-16-61.1260180φ26YBZD-20-61.5260180φ26YBZD-30-62.23320200φ33YBZD-40-63320200φ33YBZD-50-63.7370200φ39YBZD-60-64370200φ39YBZD-75-65.5370260φ45YBZD-100-67.5370260φ45YBZD-2.5-40.13180110φ14YBZD-3.5-40.17180110φ14YBZD-5-40.25180110φ14YBZD-8-40.45180140φ18YBZD-10-40.55180140φ18YBZD-16-40.75220160φ26YBZD-20-41.1220160φ26YBZD-30-41.5260180φ29YBZD-50-42.2320200φ33 YBZD防爆型振動電機的維修與保養保養維護好振動電機是工作安全、可靠，延長使用壽命的保障。1.防爆型振動電機的軸承要定期（1000小時）用油槍向軸承室注殼牌愛萬利EP2高溫潤滑脂，每個軸承注量為5-10cc。不準亂用其它牌號的潤滑脂。2.該機在累計運行達5000小時后應拆卸檢修保養，并對軸承及軸承蓋進行清洗同時檢查軸承，更換磨損嚴重的軸承，然后填充油量為空間體積1/3-1/2的潤滑脂。3.該機庫存半年以上，安裝使用前應對軸承拆卸清洗換油。4.該機每年須進行一次大清理，對電機內部積垢，油污進行清洗，此工作可與換油工作同時進行。

YBBP系列隔爆型變頻調速三相異步電動機YBBP SERIES THREE PHASE FLAMEPROOF ASYNCHRONOUS VARIABLE FREQUENCY ADJUSTABLE-SPEED MOTORS YBBP系列隔爆型變頻調速三相異步電動機符合國家標準GB3836.1《爆炸性環境第1部分：設備通用要求》和GB38362《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定。電氣性能符合JB/T11201.1-2011《隔爆型變頻調速三相異步電動機技術條件第1部分：YBBP系列隔爆型變頻調速三相異步電動機（機座號80-355)》。電動機后部增加獨立冷卻風機，安裝尺寸與YB2、YB3、YBX3等系列電動機相同。電動機一般為380V、50Hz。YBBP系列隔爆型變頻調速三相異步電動機與變頻裝置相配套，具有調速性能好、節能、溫升裕度大、壽命長、性能好、噪音低、隔煙結構先進、可靠性高、使用維護方便等優點，通過改變頻率而調速，調速范圍廣，過載能力強，適用于煤礦井下（非采掘工作面）及工廠含有的符合上述標準中規定的爆炸性氣體混合物的作業場所作電力拖動。電動機廣泛應用于輕工、紡織、化工、石油、冶金、機床、水泵等行業。注：1.圖為B3型圖樣，機座帶底腳，端蓋上無凸緣。       2.H80-90無吊環。 Note：1.The drawing is B3 type with frame but no flange.       2.H80-90 have no lifting bolts.

新鄉宏達防爆 4極YB3 隔爆型三相異步電動機 7.5kW防爆高壓電機YB3系列隔爆型電動機具有體積小、重量輕、外形美觀、運行安全可靠、壽命長、性能優良，效率高，節能效果顯著、 安裝使用維修方便等特點，其安裝尺寸完全同YB2，是YB2的替代產品，廣泛使用于煤炭、石油、化工行業。YB3-H系列船用隔爆型三相異步電動機產品概述：YB3-H系列船用隔爆型三相異步電動機，是我公司在YB3系列電機基礎上研制開發的 全封閉、自扇冷、鼠籠式、隔爆型船用三相異步電動機。具有性能優良，使用安全可靠， 振動、噪聲比同類產品低的特點，符合環保要求。適用于船舶及海洋工程中，溫度組別為T1 、T2、T3和T4 組的IIB 類爆炸性氣 體混合物存在的環境，是理想的動力設備。YB3-H系列船用隔爆型三相異步電動機型號說明：電動機防爆標志代表的意義：電動機型號代表意義示例：YB3-H系列船用隔爆型三相異步電動機工作環境：1．***高環境空氣溫度隨季節而變化，但不超過45℃。2．***低環境空氣溫度為-20℃。3．環境空氣***大相對濕度為95%，并有凝露。產品名稱：YB3-H系列船用隔爆型三相異步電動機主要參數：功率范圍：0.75～315kW;機座號：80～355；電壓和頻率：機座號為80-100電機電壓頻率為380V、660V ，50Hz或440V、460V，60Hz；機座號為112-355電機電壓頻率為380V、660V、380/660V,50Hz或440V、460V，60Hz；電動機效率：符合三級能效標準；冷卻方式：IC411；防護等級: IP55；絕緣等級：采用155（F）級絕緣；環境溫度：-15°C 到+45°C；海拔高度：海拔不超過1000米。防爆等級：ExdⅡBT4Gb。產品信息：YB3-H系列船用隔爆型三相異步電動機按照GB3836.2的規定制成隔爆型，其防爆標志為ExdⅡBT4Gb。適用于II類A、B級T1～T4組可燃性氣體或蒸汽與空氣形成的爆炸性混合物的船舶及海洋工程設備上，作為一般動力設備使用。1. 產品概述 YB3 系列隔爆型三相異步電動機，是我公司自行研制開發的全封閉、自扇冷、鼠籠式、 隔爆型三相異步電動機的基本系列。且具有性能優良，使用安全可靠，振動、噪聲比同類 產品低的特點，符合環保要求。 2. 用途 適用于石油、化工、礦業、冶金、電力等行業有爆炸性氣體混合物存在的場所。是理想 的動力設備。3.效率效率：3 級。符合 GB18613-2012 《中小型三相異步電動機能效限定值及能效等 級》能效 3 級。

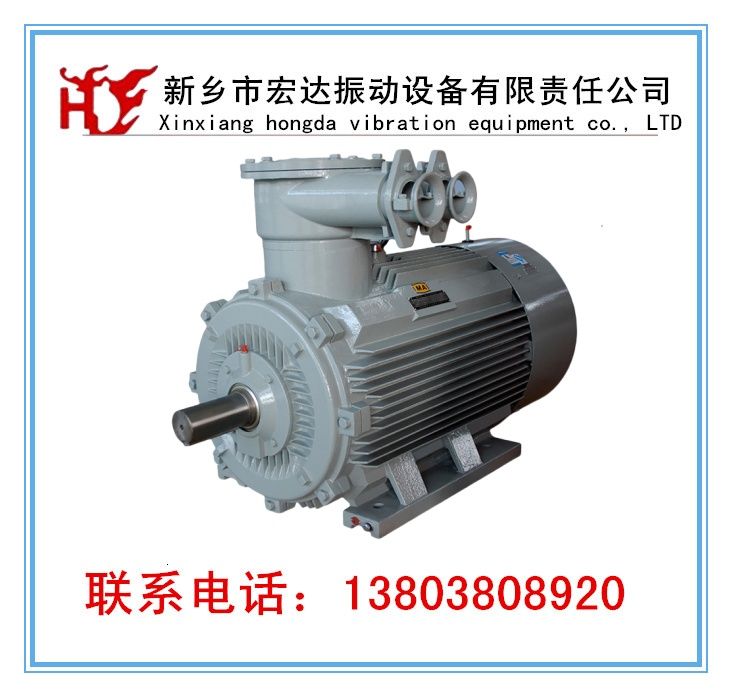

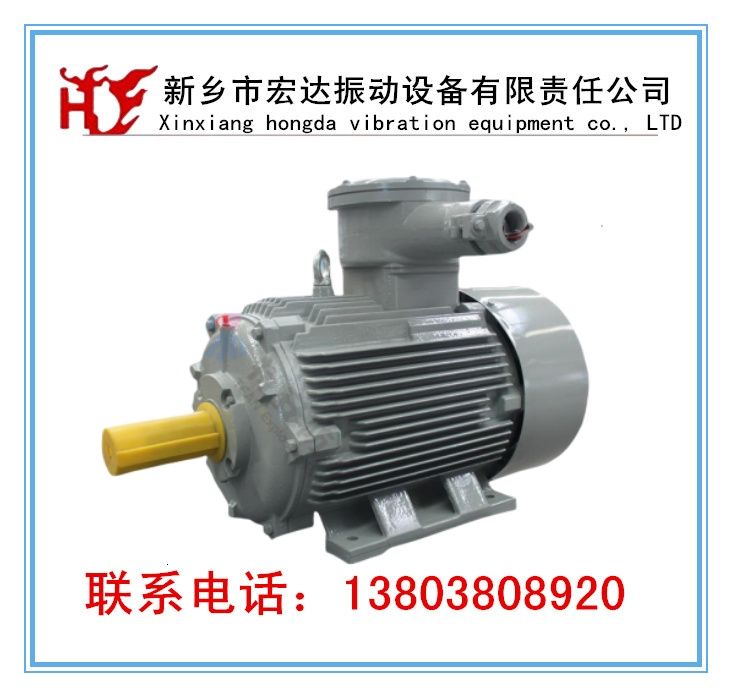

新鄉宏達防爆專業生產：防爆電機，隔爆型電動機，YBX3系列防爆電機，防爆變頻電機等各種防爆電動機。 我們的防爆電機取得防爆研究所CNEX防爆合格證，證書編號為CNEX17.3486防爆電機結構說明：                                        電動機的隔爆結構具有：Ex d I Mb、Ex d IIA T4 Gb、 Ex d IIB T4 Gb、 Ex d  IIC T4 Gb; 電動機主體外殼防護等級為：IP55； 電動機的冷卻方式為：IC411； 電動機絕緣等級為F級，定子繞組溫升裕度大，壽命長； 電動機有一個圓柱形軸伸，借聯軸器或正齒輪傳動。 電動機定子繞組采用高強度聚酯漆包圓銅線，并經VPI真空加壓浸漆處理成為一個完整的整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。 電動機轉子采用鑄鋁結構，轉子經動平衡核驗，電動機運轉平穩、振動小、噪音低； 電動機定、轉子沖片采用高導磁、低損耗優質電工硅鋼片，電動機損耗低、效率高； 電動機軸承選用電動機專用低振動、低噪聲軸承，軸承結構為內、外蓋式，并在非軸伸端采用擋圈固定，有效地防止電動機轉子的軸向竄動； 電動機風扇、風罩：電動機采用防靜電塑料風扇，其轉動慣量小、損耗低，噪聲小，全系列風扇與軸采用自卡聯接、運行可靠、安裝簡便。風罩為拉伸冷軋鋼板結構，能防止一定大小的外物侵入的前提下得到大的通風面積，并使風路通暢。 機座號160～255根據用戶需求可設置注排油設置；機座號H250及以上電動機設置有注排油裝置，并根據用戶需要可設置定子及軸承測溫裝置。電動機使用電氣條件                                    額定電壓：機座號63～100，電壓為380V/660V； 機座號112～280，電壓為380V、660V、380V/660V； 機座號315～355，電壓為380V、660V、1140V、380V/660V、660V/1140V； 并可按用戶要求特殊電壓制造； 額定頻率：50Hz(60Hz);定壓：連續工作制S1。 防爆電機使用環境條件                                       海拔不超過1000m，環境空氣溫度隨季節而變化，為-15℃～+40℃的戶內環境。 YB3為基本型，適用于戶外環境；YB3-W適用于戶外型環境； YB3-TH適用于戶內濕熱帶型環境； YB3-THW適用于戶外濕熱帶型環境； YB3-TA適用于戶內干熱帶型環境； YB3-TAW適用于戶外干熱帶型環境； YB3-T適用于戶內熱帶型環境； YB3-TW適用于戶外熱帶型環境； YB3-WF1適用于戶外中等腐蝕的環境。振動不超過下表防爆電機結構說明：                                        電動機的隔爆結構具有：Ex d I Mb、Ex d IIA T4 Gb、 Ex d IIB T4 Gb、 Ex d  IIC T4 Gb; 電動機主體外殼防護等級為：IP55； 電動機的冷卻方式為：IC411； 電動機絕緣等級為F級，定子繞組溫升裕度大，壽命長； 電動機有一個圓柱形軸伸，借聯軸器或正齒輪傳動。 電動機定子繞組采用高強度聚酯漆包圓銅線，并經VPI真空加壓浸漆處理成為一個完整的整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。 電動機轉子采用鑄鋁結構，轉子經動平衡核驗，電動機運轉平穩、振動小、噪音低； 電動機定、轉子沖片采用高導磁、低損耗優質電工硅鋼片，電動機損耗低、效率高； 電動機軸承選用電動機專用低振動、低噪聲軸承，軸承結構為內、外蓋式，并在非軸伸端采用擋圈固定，有效地防止電動機轉子的軸向竄動； 電動機風扇、風罩：電動機采用防靜電塑料風扇，其轉動慣量小、損耗低，噪聲小，全系列風扇與軸采用自卡聯接、運行可靠、安裝簡便。風罩為拉伸冷軋鋼板結構，能防止一定大小的外物侵入的前提下得到大的通風面積，并使風路通暢。 機座號160～255根據用戶需求可設置注排油設置；機座號H250及以上電動機設置有注排油裝置，并根據用戶需要可設置定子及軸承測溫裝置。 電動機使用電氣條件                                    額定電壓：機座號63～100，電壓為380V/660V； 機座號112～280，電壓為380V、660V、380V/660V； 機座號315～355，電壓為380V、660V、1140V、380V/660V、660V/1140V； 并可按用戶要求特殊電壓制造； 額定頻率：50Hz(60Hz);定壓：連續工作制S1。 防爆電機使用環境條件                                       海拔不超過1000m，環境空氣溫度隨季節而變化，為-15℃～+40℃的戶內環境。 YB3為基本型，適用于戶外環境；YB3-W適用于戶外型環境； YB3-TH適用于戶內濕熱帶型環境； YB3-THW適用于戶外濕熱帶型環境； YB3-TA適用于戶內干熱帶型環境； YB3-TAW適用于戶外干熱帶型環境； YB3-T適用于戶內熱帶型環境； YB3-TW適用于戶外熱帶型環境； YB3-WF1適用于戶外中等腐蝕的環境。 振動不超過下表 軸中心高度 56≦H≦132 132≦H≦280 H>280 安裝方式 速度 （μm） 速度（mm/s） 加速度（m/s） 速度 （μm） 速度（mm/s） 加速度（m/s） 速度 （μm） 速度（mm/s） 加速度（m/s） 自由懸置 25 1.6 2.5 35 2.2 3.5 45 2.8 4.4 剛性按裝 21 1.3 2.0 29 1.8 2.8 37 2.3 3.6 注：表中規定的限值均為***參數；     位移與速度，速度與加速度的接口頻率分別為10Hz和250Hz。 電動機電氣性能參數   型號 功率 轉速 效率 功率因數 cos? 電流（380V） 轉矩 噪聲 dB（A） 轉動慣量kg.m2 重量kg 100%負載 75%負載 額定電流IN（A） 堵轉電流額定電流 額定轉矩TN（Nm） 堵轉轉矩額定轉矩 大轉矩額定轉矩 YB3-63M1-2 0.18 2800 66 66 0.8 0.52 5.5 0.61 2.3 2.2 61 0.001 12 YB3-63M2-2 0.25 2800 68 68 0.81 0.69 5.5 0.85 2.3 2.2 61 0.002 13 YB3-71M1-2 0.37 2800 70 70 0.81 0.99 6.1 1.26 2.3 2.2 64 0.003 17.5 YB3-71M2-2 0.55 2800 73 73 0.83 1.38 6.1 1.88 2.3 2.3 64 0.004 18.5 YB3-80M1-2 0.75 2825 77.5 77.5 0.83 1.77 6.8 2.54 2.3 2.3 67 0.005 43 YB3-80M2-2 1.1 2825 82.8 82.8 0.83 2.43 7.3 3.72 2.3 2.3 67 0.007 46 YB3-90S-2 1.5 2840 84.1 84.1 0.84 3.23 7.6 5.04 2.3 2.3 72 0.009 52 YB3-90L-2 2.2 2840 85.6 85.6 0.85 4.59 7.8 7.4 2.3 2.3 72 0.017 55 YB3-100L-2 3 2880 86.7 86.7 0.88 5.97 8.1 9.95 2.3 2.3 76 0.03 71 YB3-112M-2 4 2890 87.6 87.6 0.88 7.88 8.3 13.22 2.2 2.3 77 0.063 89 YB3-132S1-2 5.5 2900 88.6 88.6 0.88 10.72 8 18.11 2.2 2.3 80 0.073 105 YB3-132S2-2 7.5 2900 89.5 89.5 0.89 14.31 7.8 24.7 2.2 2.3 80 0.21 112 YB3-160M1-2 11 2930 90.5 90.5 0.89 20.75 7.9 35.85 2.2 2.3 86 0.25 161 YB3-160M2-2 15 2930 91.3 91.3 0.89 28.05 8 48.89 2.2 2.3 86 0.31 174 YB3-160L-2 18.5 2930 91.8 91.8 0.89 34.4 8.1 60.30 2.2 2.3 86 0.37 193 YB3-180M-2 22 2940 92.2 92.2 0.89 40.73 8.2 71.46 2.2 2.3 88 0.63 253 YB3-200L1-2 30 2950 92.9 92.9 0.89 55.13 7.5 97.12 2.2 2.3 90 0.73 333 YB3-200L2-2 37 2950 93.3 93.3 0.89 67.7 7.5 119.78 2.2 2.3 90 1.28 350 YB3-225M-2 45 2970 93.7 93.7 0.89 81.98 7.6 144.70 2.2 2.3 92 1.55 460 YB3-250M-2 55 2970 94 94 0.89 99.88 7.6 176.85 2.2 2.3 93 1.89 529 YB3-280S-2 75 2970 94.6 94.6 0.89 135.3 6.9 241.16 2 2.3 94 2.02 718 YB3-280M-2 90 2970 95 95 0.89 161.7 7 289.39 2 2.3 94 2.26 837 YB3-315S-2 110 2980 95 95 0.9 195.5 7.1 352.52 2 2.2 96 2.42 1265 YB3-315M-2 132 2980 95.4 95.4 0.9 233.6 7.1 432.02 2 2.2 96 2.726 1334 YB3-315L1-2 160 2980 95.4 95.4 0.91 280.1 7.1 512.75 2 2.2 98 3.22 1553 YB3-315L-2 185 2980 95.4 95.4 0.91 323.8 7.1 592.75 2 2.2 98 3.41 1725 當電壓U不為380V時，電流I＝IN*380/U，其余參數不變

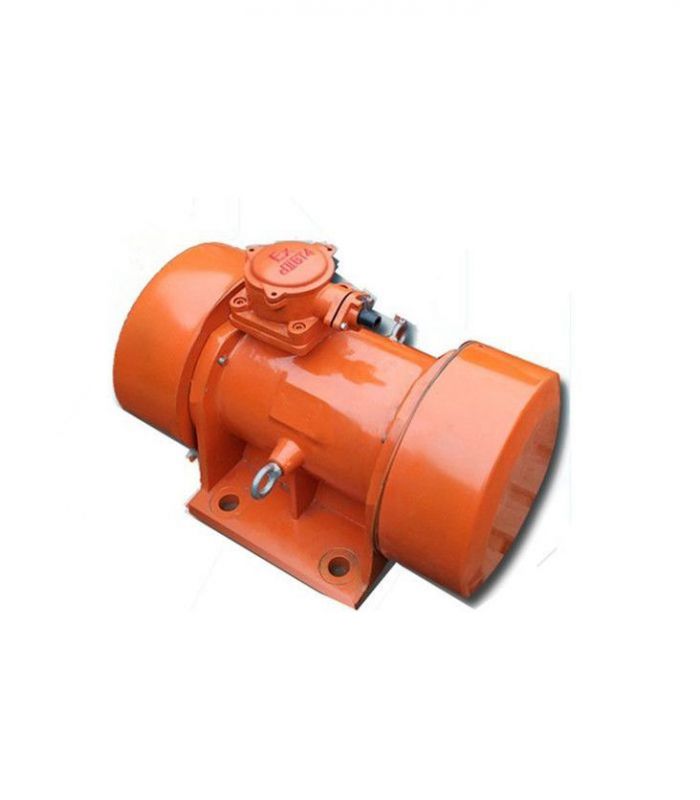

詳細說明 YBZJ 隔爆型三相異步振動電動機，符合GB3836.1-2010《**性環境 **部分：設備 通用要求》.公司經過**級考核認證已取得《防爆合格證》、**質檢總局頒發的《全國工業產品生產許可證》。本產品具有技術含量高、激振力并可調節，使用維修方便，耐振力強，使用壽命長，啟動迅速，停車平穩，全封閉結構等特點，并適用各種制動方式，如能耗制動，反接制動等。性能特點1、與其它類型激振器相比，它是將振動源與動力源合為一體的新型隔爆型激震源，電機允許滿壓直接啟動。具有結構緊湊，易維護，激振力大并可調，產品成本低，能耗小，可通用化，標準化的特點。2、振動電機底座均用QT450球墨鑄鐵鑄造而成，端蓋、內檔接線盒、接線蓋采用HT250鑄鐵鑄造，具有很高的機械強度，軸承采用較大的6系列軸承，能承受不大于20g振動加速度的要求。偏心塊用Q235制成。偏心塊分固定和可調兩種，激震力調節范圍從60%、70%、80%、90%到**的額定激振力，或根據用戶要求設定。防爆等級防爆標志為Ex dⅠMb，適合于具有甲烷**性危險氣體的煤礦井下。防爆標志為Ex d Ⅱ BT4 Gb，適合于B類環境，溫度組別為T1 ～ T4的氣體**性環境用。       防爆標志為Ex d Ⅱ CT4 Gb，適合于C類環境，溫度組別為T1 ～ T4的氣體**性環境用。      防爆標志為Ex tD A21 IP65 T135℃,適合粉塵環境21區。質量保證1、本系列振動電機采用F級絕緣，防爆等級為IP55，采取自身冷卻方式，連續運轉方式。振動電機允許滿壓直接起動。2、執行**級行業標準，防爆性能符合GB3836.1/GB3836.2，振動源性能符合JB5330。3、本產品均由**防爆電氣產品質量監督檢驗中心檢驗，確保產品安全、可靠，有礦用產品安全標志證書、全國工業產品生產許可證書、防爆合格證書，可放心選購。

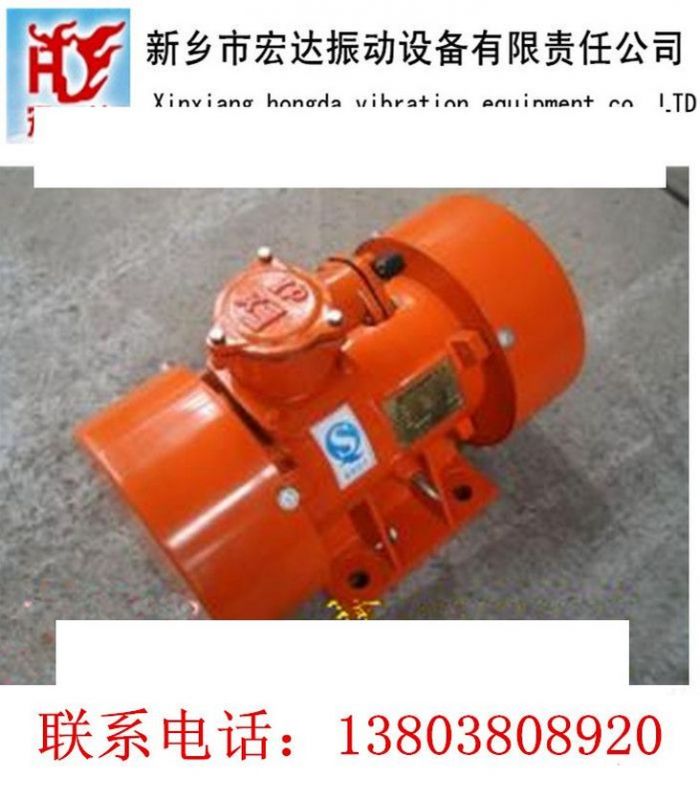

 YBZD2級系列戶外隔爆型振動三相異步電動機是利用異步電動機帶動不平衡體作為振動源。該系列振動電機具有設計合理、結構緊湊、激振效率高 、節能、壽命長、運行可靠，安裝調試方便等優點，可作為振動料斗、震動篩、圓振篩、震動給料機、震動輸送機的振動源，其防爆性能符合GB3836.2-2000《爆炸性氣體環境用電氣設備——隔爆型“d”》。防爆標志為ExdⅡBT4，使用于Ⅱ類A、B級T1～T4組可燃性氣體或蒸汽與空氣形成的爆炸性混合物的場所。

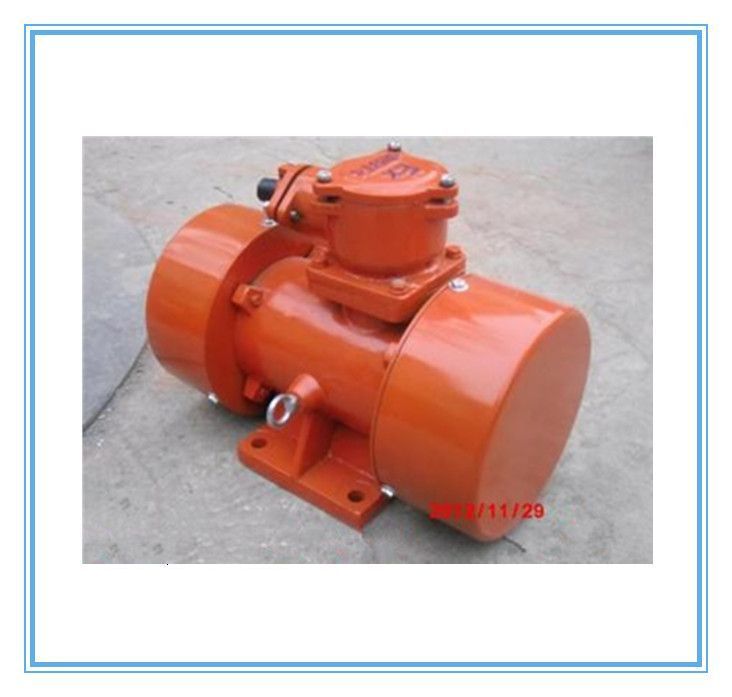

 產品簡介　　新鄉宏達供應的BZD粉塵防爆型振動源三相異步電動機，簡稱BZD粉塵防爆振動電機，防爆安全性能符合GB3836.1-2010《爆炸性氣體環境用電氣設備 第1部分：通用要求》及GB12476.1-2010《可燃性粉塵環境用電氣設備 第1部分：用外殼和表面溫度保護的電氣設備第1節：電氣設備的技術要求》的規定，防爆標志為DIPA21 T4適合于溫度組別為T1 ～ T4的可燃性粉塵環境的21區、22區使用。　　本防爆振動電機適用于要求防爆的振動給料機、振動水平輸送機、振動直線篩、重型篩、琴弦篩、防閉塞裝置，振動放礦機、調速式電機振動給料機、雙向振動篩等振動機械。性能特點　　1、與其它類型激振器相比，它是將振動源與動力源合為一體的新型隔爆型激震源，電機允許滿壓直接啟動。具有結構緊湊，易維護，激振力大并可調，產品成本低，能耗小，可通用化，標準化的特點。　　2、振動電機底座均用QT450球墨鑄鐵鑄造而成，端蓋、內檔接線盒、接線蓋采用HT250鑄鐵鑄造，具有很高的機械強度，軸承采用較大的6系列軸承，能承受不大于20g振動加速度的要求。偏心塊用Q235制成。偏心塊分固定和可調兩種，激震力調節范圍從60%、70%、80%、90%到100%的額定激振力，或根據用戶要求設定。質量保證　　1、本系列振動電機采用F級絕緣，防爆等級為IP55，采取自身冷卻方式，連續運轉方式。振動電機允許滿壓直接起動。2、執行**行業標準，防爆性能符合GB3836.1/GB3836.2，振動源性能符合JB5330。3、本產品均由國家防爆電氣產品質量監督檢驗中心檢驗，確保產品安全、可靠，有礦用產品安全標志證書、全國工業產品生產許可證書、防爆合格證書，可放心選購。技術參數 型號級額定額定額定 電壓額定電流額定振率接絕工防護數激振功率（V）（A）頻率（Hz）次/min法緣作等級力（KW）等定（KN）級額BZD2.522.50.25380、6602.5、1.44502800YFSIIP5540.13380、6600.42、0.24501380YFSIIP5560.2380、6600.72、0.4250900YFSIIP555250.4380、6602.5、1.5502800YFSIIP5540.25380、660、0.90、0.51、501380YFSIIP554150.8560.4380、6601.30、0.7550900YFSIIP558280.55380、660、2.2、1.4、502800YFSIIP554152.240.45380、6601.50、0.87501380YFSIIP5560.55380、6601.70、0.9850920YFSIIP55102100.75380、6602.3、1.33502820YFSIIP5540.55380、660、1.8、1.8、1.7501380YFSIIP5541560.75380/6602.10/1.2150920YFSIIP55162161.1380/6602.5、1.44502850YFSIIP5540.75380/6602.30、1.33501410YFSIIP5561.1380、660、3.37、1.95、50940YFSIIP554003.54202201.5380/6603.5、2.02502850YFSIIP5541.1380/660、3.30/2.0、501410△/YFSIIP55660/1140、3.3/1.91、△4153.261.5380/660、3.78/2.2、50660/1140、2.2/1.3、4303.34

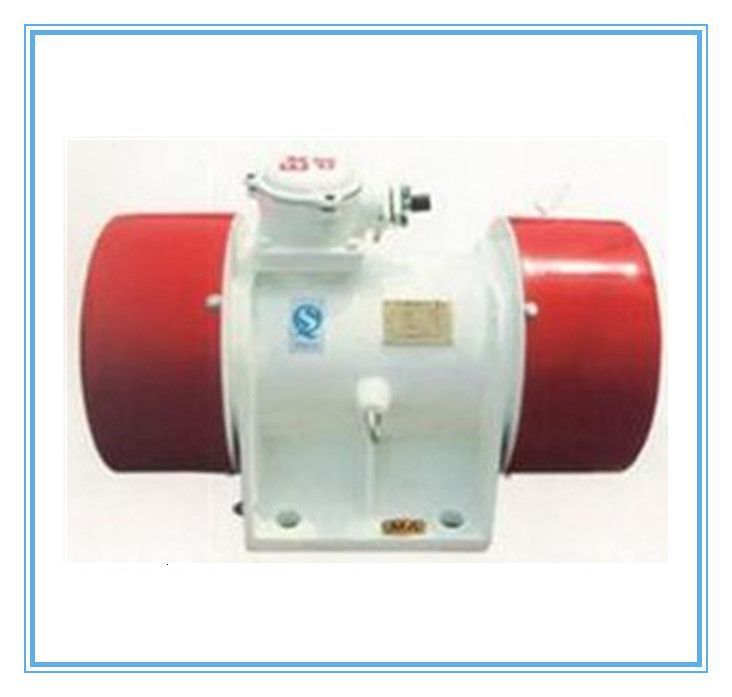

產品簡介　　YBZU礦用防爆振動電機主要用于要求防爆的振動給料機、振動水平輸送機、振動直線篩、高效重型篩、琴弦篩、防閉塞裝置，振動放礦機、調速式電機振動給料機、雙向振動篩等振動機械。性能特點　　防爆振動電機與其它類型激振器相比，它是將振動源與動力源合為一體的新型隔爆型激震源，電機允許滿壓直接啟動。具有結構緊湊，易維護，激振力大并可調，產品成本低，能耗小，可通用化，標準化的特點。 防爆等級　　防爆標志為ExdⅠ，適合于具有甲烷爆炸性危險氣體的煤礦井下。　　防爆標志為ExdⅡ BT4，適合于工廠A、B級，溫度組別為T1 ～ T4的氣體爆炸性環境用。 　　防爆標志為ExdⅡ CT4，適合于工廠dⅡC級，溫度組別為T1 ～ T4的氫氣和乙炔氣體爆炸性環境用。　　防爆標志為DIPA21 T4適合于溫度組別為T1 ～ T4的可燃性粉塵環境的21區、22區使用。質量保證　　1、本系列振動電機采用F級絕緣，防護等級為IP55，采取自身冷卻方式，連續運轉方式。振動電機允許滿壓直接起動。2、執行**行業標準，防爆性能符合GB3836.1/GB3836.2，振動源性能符合JB5330。3、本產品均由國家防爆電氣產品質量監督檢驗中心檢驗，確保產品安全、可靠，有礦用產品安全標志證書、全國工業產品生產許可證書、防爆合格證書，可放心選購。技術參數型號級數額定激振力(KN)額定功率(KW)額定電壓(V)額定電流(A)額定頻率(Hz)振率次/min接法絕緣等級工作定額防護等級YBZU2.522.50.25380、6602.5、1.44502800YFSIIP5540.13380、6600.42、0.24501380YFSIIP5560.2380、6600.72、0.4250900YFSIIP555250.4380、6602.5、1.5502800YFSIIP5540.25380、660、4150.90、0.51、0.85501380YFSIIP5560.4380、6601.30、0.7550900YFSIIP558280.55380、660、4152.2、1.4、2.2502800YFSIIP5540.45380、6601.50、0.87501380YFSIIP5560.55380、6601.70、0.9850920YFSIIP55102100.75380、6602.3、1.33502820YFSIIP5540.55380、660、4151.8、1.8、1.7501380YFSIIP5560.75380/6602.10/1.2150920YFSIIP55162161.1380/6602.5、1.44502850YFSIIP5540.75380/6602.30、1.33501410YFSIIP5561.1380、660、4003.37、1.95、3.5450940YFSIIP55202201.5380/6603.5、2.02502850YFSIIP5541.1380/660、660/1140、4153.30/2.0、  3.3/1.91、3.2501410△/Y△  FSIIP5561.5380/660、660/1140、4303.78/2.2、2.2/1.3、3.3450940△/Y△  FSIIP55304301.5380/6604.9/2.83501410YFSIIP5562.2380/6605.36/3.0750950△/YFSIIP55404401.85380/6604.70/2.70501410△/Y FSIIP5563.0380/6608.00/4.6050950△/YFSIIP55504502.2380/6605.40/3.10/501430△/YFSIIP5563.7380/6609.50/5.5050940△/YFSIIP55754753.7380/6608.70/5.00501430△/YFSIIP5565.5380/66013.00/7.5050940△/YFSIIP5510041005.5380/66012.50/7.20501440△/YFSIIP5567.5380/66015.00/8.7050960△/YFSIIP5513041307.5380/66016.80/9.70501440△/YFSIIP55610.0380/66022.50/13.0050960△/YFSIIP55 安裝尺寸型號 級數 ABHABGBBHDLM-ΦkΦ 質量 YBZU 2.52180140125220201803403664-Φ18Φ206394180110125220161503403314-Φ14Φ206336180140125220201803403804-Φ14Φ2304652180140125220201803403664-Φ18Φ206424180110125220161503403454-Φ14Φ206406180140125220201803404054-Φ14Φ2305682180140125220201803403904-Φ18Φ206464180140125220201803403804-Φ18Φ230556220160140270222303664754-Φ18Φ26081102180140125220201803404104-Φ18Φ206524180140125220201803404204-Φ18Φ230586220160140270222303664754-Φ18Φ26090162220160140270222303704704-Φ26Φ260704220160140270252303664604-Φ26Φ260806260180160320252603985104-Φ26Φ300113202220160140270222303704704-Φ26Φ260744220160140270252303664604-Φ26Φ260826260180160320252603985384-Φ26Φ300123304260180160320252603964804-Φ33Φ3001156320200195400303154705564-Φ33Φ375192404260180160320252603965254-Φ33Φ3001266320200195400303154705854-Φ33Φ375203504320200195400303154705604-Φ33Φ3751976370190225460323155206104-Φ39Φ400282754320200195400303154705604-Φ39Φ3752866370250225460323755207424-Φ39Φ4003761004370190225460323155205954-Φ39Φ4003766420150260520384505728006-Φ45Φ4624261304370250225460323755206954-Φ39Φ4003866420150260520384505728516-Φ45Φ462516

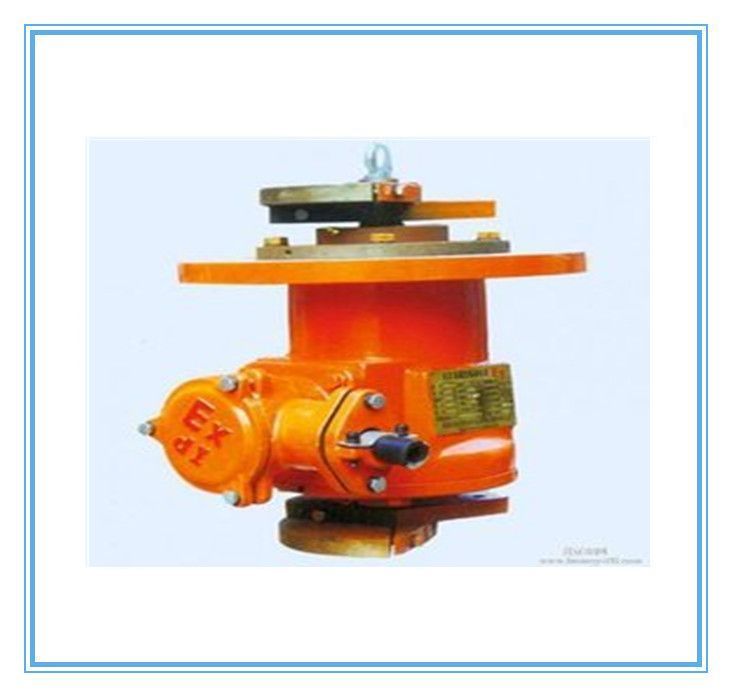

         本產品具有技術含量高，體積小、質量輕、低噪音、激振力大并可調節，使用維修方便，耐振力強，使用壽命長，起動迅速，停車平穩，全封閉結構等特點，并適用各種制動方式，如能耗制動，反接制動等。本公司經過**考核認證已取得《防爆合格證》、國家質監總局頒發的《全國工業產品生產許可證》、***標志辦公室頒發的《礦用產品安全標志證書》。為方便用戶，本公司可根據用戶的要求，設計、開發、定制各種電壓等級的電機、變頻電機及用戶要求的特種電機，力求使用戶滿意。ZDL普通型BZDL隔爆型系列立式振動電機主要技術參數型號級數ф1ф2ф3BN×DLEF備注ZDL/BZDL2.54304252197206-ф1431197178上法蘭6315258197206-ф14359100.5178上法蘭54304252197206-ф1432697178上法蘭6315258197206-ф14385103.5178上法蘭84315258197206-ф1835799.5178上法蘭6380330235306-ф18451131.5193上法蘭104315258197206-ф1837799.5178上法蘭6380330235306-ф18451131.5193上法蘭164380330235306-ф18437124.5193上法蘭6407345260306-ф26491141.5203上法蘭204380330235306-ф18437124.5193上法蘭6407345260306-ф26518147.5/287.5203上法蘭/中法蘭304407345260306-ф26461126.5200上法蘭404407345260306-ф26504140.5/280200上法蘭/中法蘭型號級數額定激振力(KN)額定額定電壓(V)額定電流(A)額定頻率(Hz)振率次/mm接法絕緣等級工作定額防護等級功率(KW)ZDL/BZDL2.542.50.133800.42501380YFSIIP5560.23800.7250900YFSIIP555450.253800.9501380YFSIIP5560.43801.350900YFSIIP558480.453801.5501380YFSIIP5560.553801.750920YFSIIP55104100.553801.8501380YFSIIP5560.753802.150920YFSIIP55164160.753802.3501410YFSIIP5561.13803.3750940YFSIIP55204201.13803.3501410YFSIIP5561.53803.78/2.250940YFSIIP55304301.5380/6603.70/2.20501410YFSIIP55404401.85380/6604.70/2.70501410YFSIIP55

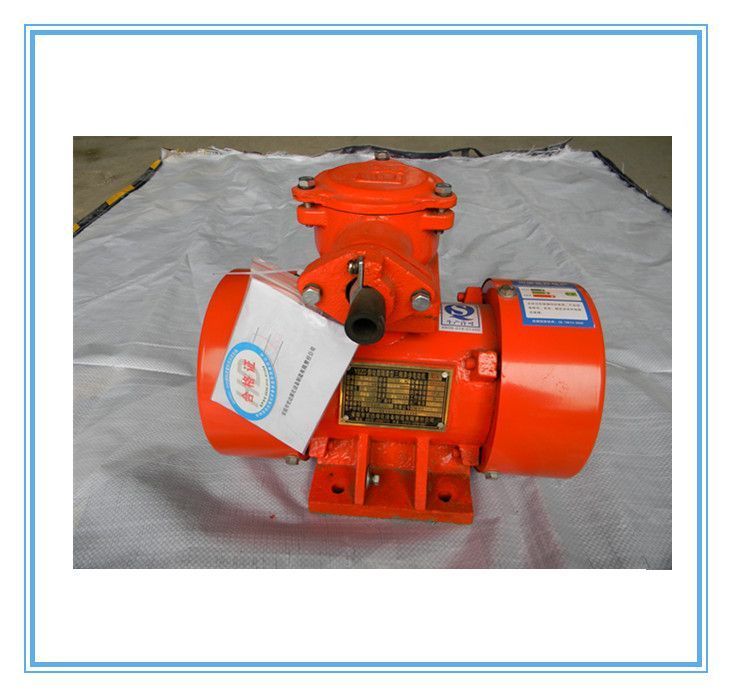

YBZQ防爆振動電機YBZQ防爆振動電機，可廣范用于煤炭、軍工、石油、化工、電力、醫藥、建材、治金、礦山、干燥設備等行業。YBZQ防爆振動電機適合于防爆和非防爆的任何場合。并且YBZQ防爆振動電機為振動給料機、振動篩、振動落沙機、選礦機、振動輸送機、振動選礦機、料倉的防閉塞裝置等各類振動機械的激振源。該YBZQ防爆振動電機具有科技含量高、體積小；質量輕、噪音低、激振力大、并可無級調節、安裝使用維修方便、耐振力強、起動迅速、停車平穩等優點。
