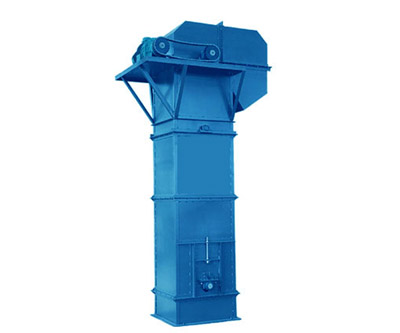

詳細介紹： HL型環鏈離心斗式提升機產品概述:  HL型環鏈離心斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度**高40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。HL型環鏈離心斗式提升機工作原理:   我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。 HL型環鏈離心斗式提升機主要 技術參數：項                   目提   升   機   型   號HL300HL400S制法Q制法S制法Q制法輸送能力，平方米/小時281647.230料斗容量，升5.24.410.510斗距，毫米500500600600運行部分（料斗牽引鏈條）公斤/米24.82429.2　28.3牽引鏈條型式鍛造環形鏈園鋼直徑（毫米）1818節距    （毫米）5050破斷強度（公斤）1280012800料斗運動速度（米/秒）1.251.25傳動鏈條軸轉數（轉/分）37.537.5輸送物料的散狀比重H,米N,千瓦H,米N,千瓦H,米N,千瓦H,米N,千瓦0.8596.35644.36307336.31.0527.55605.12277.63071.25418.7495.3238267.61.6319.7395.318.58.4228.22.0249.7295.35158.6188.4傳動裝置制法C1C2C3C4C1C2圓柱齒輪減速機傳動裝置右裝JZQ400—IV—3UJZQ400—IV—3U傳動裝置左裝JZQ400—IV—4YJZQ400—IV—4Y電動機型號Y132M2—6Y160M—6Y160L—6Y160M—6Y160L—6傳動裝置功率（千瓦）5.57.57.57.57.57.5棘輪制動裝置（齒輪X模數）6X186X188X158X156X188X15傳動裝置重量（公斤）628702870885902917物料的**大塊度(毫米)25354555HL型環鏈離心斗式提升機主要特點:　1.運行平穩、輸送效率高。2.料斗形式多，應優先選用。3.適應性強、安裝維修方便、壽命長。4.整機體積小、轉速高、確保快速均勻輸送。HL型環鏈離心斗式提升機工作原理和結構:　針對不同的使用要求，本機具有下列不同的制法和裝法： 1、按料斗形狀分為兩種S制法--帶有深園底形料斗Q(chēng)制法--帶有淺園底形料斗2、按上部區段卸料口的形式分為兩種X1 制法--帶有傾斜法蘭的卸料口X2 制法--帶有水平法蘭的卸料口3、按下部區段進料口的形式分為兩種J1 制法--進料口的斜面與水平面成45 角J2 制法--進料口的斜面與水平面成60 角4、按中間機殼側面檢視門的位置分為四種K1 制法--中間機殼側面帶有下端左檢視門K2 制法--中間機殼側面帶有下端右檢視門K3 制法--中間機殼側面帶有上端左檢視門K4 制法--中間機殼側面帶有上端右檢視門5、按中間機殼端面檢視門的位置分為兩種Z1 制法--中間機殼端面帶有下端檢視門Z2 制法--中間機殼端面帶有上端檢視門6、按傳動裝置對提升機的相對位置分為兩種左裝--傳動裝置在左側右裝--傳動裝置在右側
