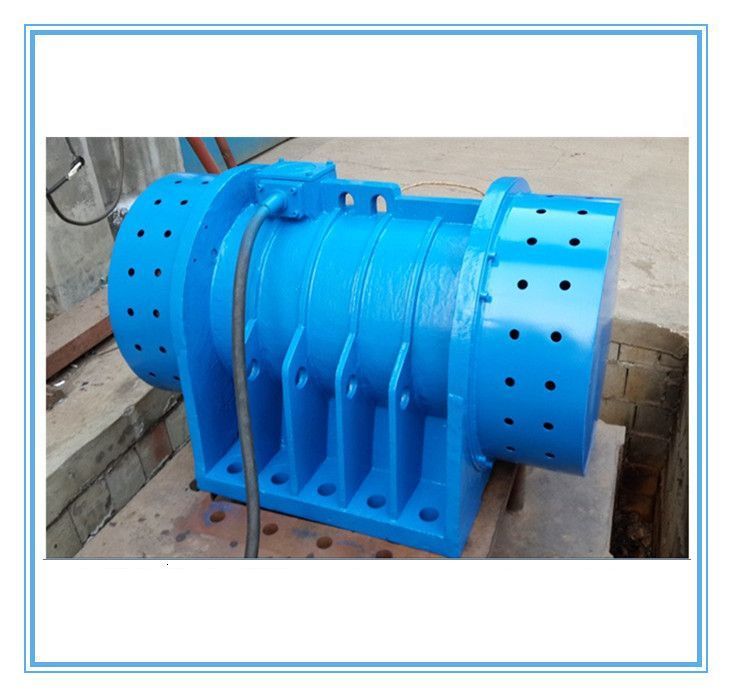

XUM通用系列振動電機產品概述：XUM振動電機報價、XUM振動電機安裝尺寸、XUM振動電機使用說明。落砂機專用振動電機。淘金振動電機。XUM通用系列振動電機是我公司引進德國和意大利技術開發的新型振動電機產品，公司通過了ISO9001質量體系認證和國家強制性CCC認證。XUM振動電機設計精巧、節能、環保、運行安全可靠，安裝維護方便，簡化結構、降低成本，使得振動篩對物料的處理量更大；激振力能在一定范圍內非常容易地進行無極調節，滿足各種作業需求；使用新型密封技術及進口密封件，大大提高了振動電機的防塵防潮能力，產品能在各種高塵潮濕場所安全穩定運行；各項**的設計及精密的制造過程，確保產品具有特長使用壽命。     XUM系列振動電機是在雙軸伸的轉子軸兩端各安裝一組可調偏心塊，利用偏心塊旋轉產生的離心力得到激振力。振動電機的激振力大、能耗小、噪聲低、壽命長。它使用于料倉、料斗、溜槽的倉壁振動，還是自同步直線振動篩、振動給料機、振動輸送機等各種振動機械的激振源，是冶金、礦山、煤炭、建材、化工等部門的理想設備，有廣泛的應用范圍。　　相關技術參數　　1、額定電壓：380V-660V　　2、額定頻率：50Hz-60Hz　　3、防護等級：IP55　　4、允許環境溫度：-40℃－60℃　　5、絕緣等級：B級　　6、工作制：連續 本文由：振動電機 m.gfzdw.cn 整理發布

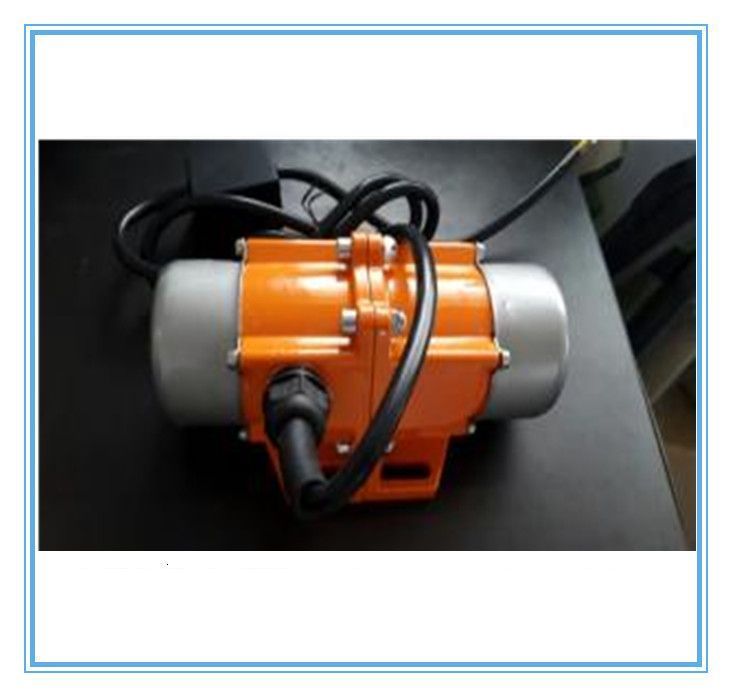

河南新鄉宏達振動設備有限公司是豫北地區知名的振動電機生產廠家.本公司新研制開發了一款微型臥式電機，本產品體形小，噪聲小，振動力大。適合小型料斗上。廣用于包裝設備，粉體設備，食品設備，制藥設備，電鍍?cè)O(shè)備，小型振動篩等。其產品技術精湛,價格實惠,品質***,售后有保障，咨詢熱線：0373-3379887 13803808920名稱:振動器規格:FY系列適用范圍:振動行業加工定制:是屬性:屬性值導購?fù)扑] 加載中... 自定義內容 聯 系 人:史克平廠長/工程師外形尺寸：規格ABCDEGHILRM15W15011070603230163090M16850W15511070653728163090M161070W17011082653735163090M1610鋁合金振動電機/馬達主要參數性能如下：型號電壓V頻率HZ額定電流A轉速RPM功率W激振力NFY-L01220(380)500.11300015200FY-L02220(380)500.11300020300FY-L03220(380)500.11300030400FY-L04220(380)500.14300040500FY-L05220(380)500.15300050650FY-L06220(380)500.17300060760FY-L07220(380)500.21300070880FY-L08220(380)500.233000801000FY-L09220(380)500.263000901200FY-L10220(380)500.3030001001350本產品體形小，噪聲小，振動力大。適合小型料斗上。廣用于包裝設備，粉體設備，食品設備，制藥設備，電鍍?cè)O(shè)備，小型振動篩等。

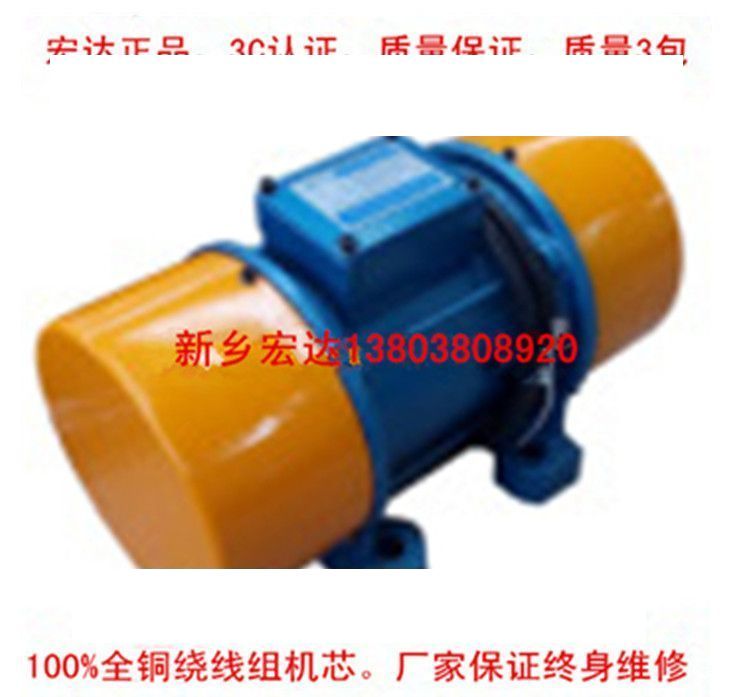

             YZU-A系列糧機專用振動電機YZU-A系列糧機行業專用電機是根據糧機行業設備的實際情況和環境要求專門設計的振動電機，該產品的使用條件和YZU系列振動電機的使用條件和要求相同，實在YZU系列的基礎上根據糧機行業的情況設計而成。具有體積小、重量輕、安裝維修方便等特點。 產品技術參數和安裝尺寸:   振動電機訂貨須知：（1） 寫明所需產品的規格、功率、激振力、極數、數量。（2） 對面漆有無特殊要求。（3） 對電機引出線有無物殊要求。（4） 可定制特殊參數的振動電機，如特殊電壓、特殊安裝尺寸等如果您要求特別定制可以撥打訂購專線15716775577電話咨詢。www.hdzddj.com 是“新鄉市宏達振動設備有限責任公司”***指定官方網站（專售振動電機,振動平臺,倉壁振動器,給料設備,防爆振動電機,篩分設備,提升設備）。

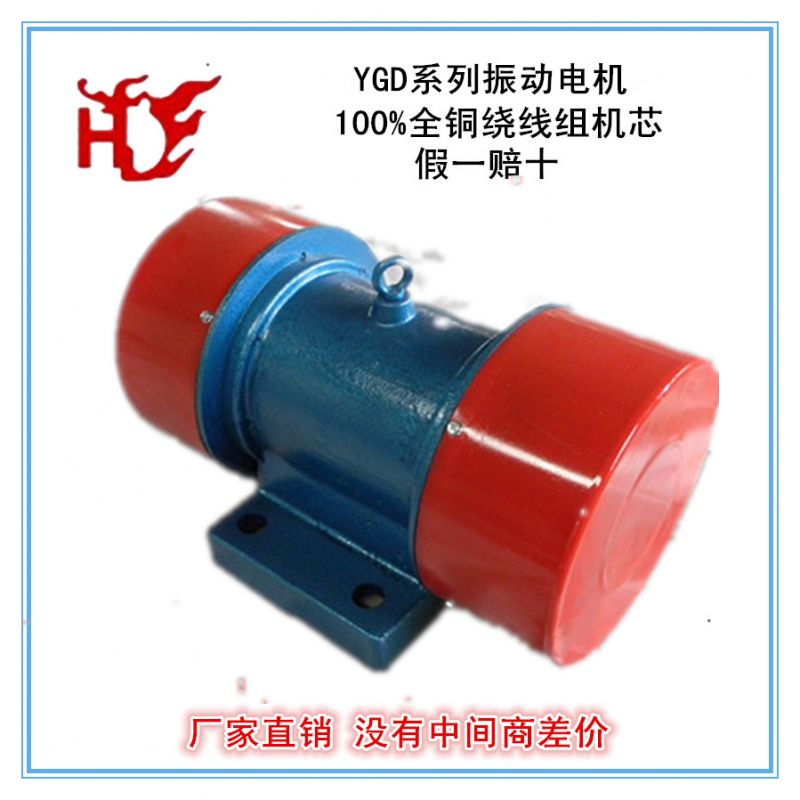

YGD系列振動電機 YGD系列振動電機產品介紹：   YGD振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機的激振力高、能耗小、噪音低、壽命長。是直線振動篩、振動給料機、振動給料斗、振動輸送機等各種振動機械 理想的激振源，也是冶金、礦山、煤炭、建材、磨料、陶瓷、化工、糧食等工業部門的理想設備，并可用于各種料倉、料斗、溜槽的倉壁振動，以防止物料滯留，促使物料快速運動。有著極其廣泛的應用范圍。YGD振動電機主要特點：1.使用壽命長，只需定期維護軸承。2.因利用平穩的回轉產生振動，噪聲低。3.激振力與出力配合適當，機體質量輕、體積小。4.可多機組合成各種振動形式，以完成各種作業要求。5.全封閉結構，可在任何無防爆要求的粉塵條件下工作。　6.只需調節兩端外側的偏心塊,使之與內側偏心塊形成一定的夾角，就可無級調整激振力。7.電機的設計可隨需要做適當?shù)恼{(diào)整，以適用于特殊的環境：660V或60HZ特殊電壓及電源頻率，氣溫極高或極低的工作場所、防塵防水要求較高的場所、地處海拔較高的場所等。YGD振動電機是機座聯體電機，密封性能高于普通振動電機 YGD振動電機安裝圖: YGD振動電機技術參數 :型號激振力(KN)功率電流（A)振頻(r/min)安裝尺寸重量 KgE FGHILMNnφdYGD-1.5-21.50.120.36300013080198020024016411841213YGD-2.5-22.50.220.6613080198020024016411841214YGD-3-230.250.7515090219022025018512441420YGD-5-250.371.1115090219022027018512441421YGD-10-2100.752.251801102711223833522515541831YGD-15-2151.13.32201403212526537027219042247YGD-20-2201.54.52601504014032045234423442668YGD-30-2302.26.631017057170365505400270433107YGD-50-2503.711.135022052200425600450313439210YGD-1.0-410.090.27150013080198020024516411841213YGD-1.5-41.50.120.3613080198020024016411841216YGD-3-430.180.5415090219022026018512441422YGD-5-450.250.751801102711223833522515541832YGD-10-4100.551.652201403212526537027219042249YGD-15-4150.752.252601504214032045234423442676YGD-20-4201.13.32601504214032045234423442682YGD-30-4301.54.531017057170365505400270433117YGD-50-4502.26.635022033190425600450313433219YGD-75-4753.711.138025035220500670480350439360YGD-1.5-61.50.120.36100015090219022027018512441422YGD-3-630.250.751801102711223833522515541835YGD-5-650.371.112201403212526537027219042250YGD-10-6100.752.252601504214032045234423442682YGD-15-6151.13.331017057170365505400270433125YGD-20-6201.54.531017057170365505400270433130YGD-30-6302.26.635022033190425600450313439190YGD-40-6403935022035190425600450313439190YGD-50-6503.711.138025035210465670480350445300YGD-75-6755.516.544025035220500730480350445400YGD-100-61007.522.544028040240550750570450445420YGD-125-61258.525.544028040240550750570450445468YD振動電機的應用:1.       廣泛應用于礦山、冶金、煤炭、建材、耐火材料、糧食等行業領域。2.       應用于旋振篩分機、振動混料機等等3.       適用于顆粒狀的干式篩分及料漿過濾。4.       可廣泛用陶瓷、石墨等行業制粉。5.       可供磨料化工等行業中的干式粉狀篩分。

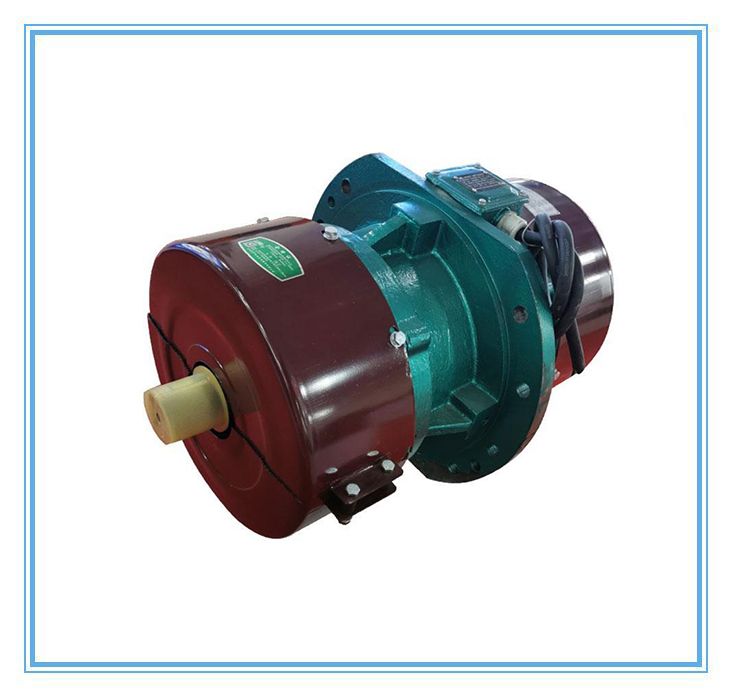

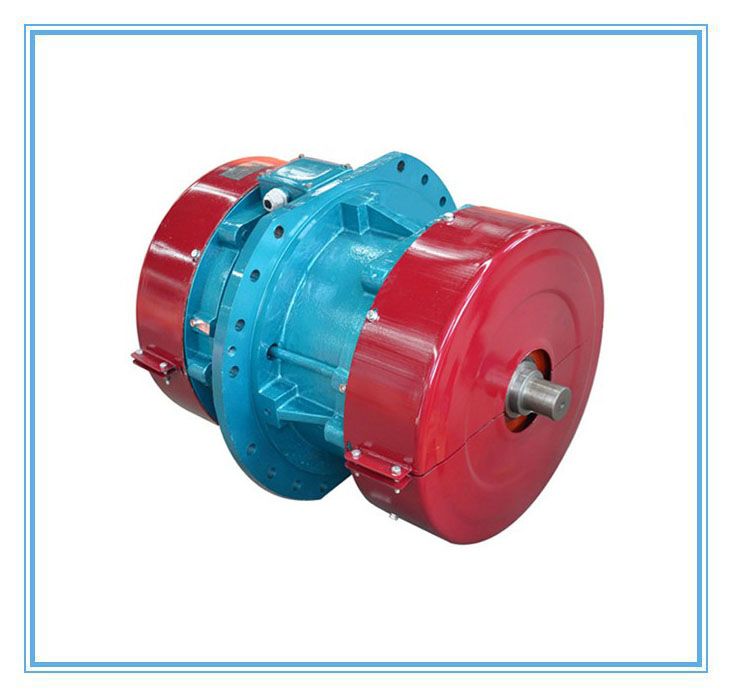

側板振動電機概述：        側板振動電機與普通振動電機相比，它省去了振動機械復雜的電機底板結構，電機直接安裝在振動機械的側板上，可使振動機械實現圓運動或直線運動，同時可使振動機械重量減輕，機體剛度要求減小，減少了振動機械的能耗，安裝維護方便、單機激振力大、壽命長（達10000小時）。它廣泛應用于電力、建材、煤炭、化工、礦山、冶金、輕工、鑄造等行業，主要適用于大型篩分設備，其獨特的優點，可逐步替代軸偏心、塊偏心等其它類型的激振源，同時為我國大型振動機械提供了新型、可靠的激振源。側板振動電機的主要結構及工作原理：總體結構1、通用型振動電機由特殊設計的電機和激振塊組成，當電機通電旋轉時，激振塊產生激振力，通過底腳或者法蘭盤傳遞給振動機械。2、特質電機部分由定子裝配及轉子裝配組成，能承受高振動加速度的振動，因此定子結構的機械強度要求很高，由于軸承傳遞全部激振力，故軸承規格較大。側板振動電機概述：側板振動電機與普通振動電機相比，它省去了振動機械復雜的電機底板結構，電機直接安裝在振動機械的側板上，可使振動機械實現圓運動或直線運動，同時可使振動機械重量減輕，機體剛度要求減小，減少了振動機械的能耗，安裝維護方便、單機激振力大、壽命長（達10000小時）。它廣泛應用于電力、建材、煤炭、化工、礦山、冶金、輕工、鑄造等行業，主要適用于大型篩分設備，其獨特的優點，可逐步替代軸偏心、塊偏心等其它類型的激振源，同時為我國大型振動機械提供了新型、可靠的激振源側板振動電機的主要結構及工作原理：總體結構1、通用型振動電機由特殊設計的電機和激振塊組成，當電機通電旋轉時，激振塊產生激振力，通過底腳或者法蘭盤傳遞給振動機械。2、特質電機部分由定子裝配及轉子裝配組成，能承受高振動加速度的振動，因此定子結構的機械強度要求很高，由于軸承傳遞全部激振力，故軸承規格較大。3、激振塊部分 臥式振動電機采用四塊扇形偏心塊做激振塊，激振塊分固定激振塊和可調激振塊，一般內側為固定激振塊，外側為可調激振塊。調節同軸端兩塊偏心塊的夾角，可以從零至調節振動電機的激振力；立式振動電機采用兩塊偏心塊作為激振塊，兩軸端各一塊，上軸端為固定偏心塊，下軸端為可調偏心塊。在上下偏心塊的外側各裝有一組附加塊，通過調節附加塊的數量，可以分級調節電機的激振力。4、工作原理激振塊在轉動時產生慣性激振力，該力是空間回轉力，其幅值為FmFm=mrω2其中m——激振塊質量。r——激振塊質心與回轉軸心的距離ω——電動激振器旋轉角頻率慣性力經過電動激振器軸承傳遞給振動機械，就是該振動機械產生振動的激振力。側板振動電機的特點：1、合理的安裝方式，減輕了振動機械的整體重量。2、減少了中間傳動結構、可大大降低振動機械的能耗，節約電能。3、因利用平穩的回轉產生振動，噪聲低。4、只需調節偏心塊夾角，就可無級調整激振力大小。5、多機組合成各種振動形式，以滿足各種作業要求。6、簡化了振動機械設計程序，使結構更趨合理。7、安裝維護方便、使用可靠壽命長。

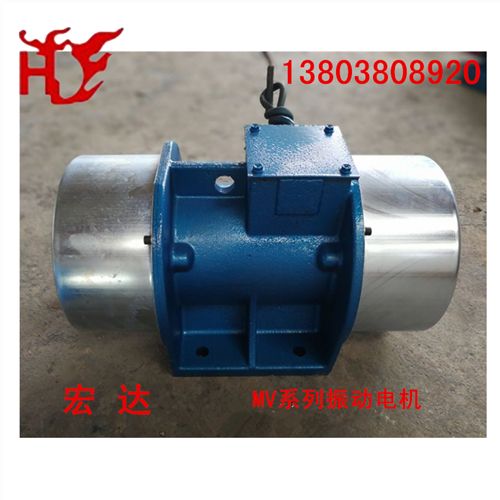

    宏達MV系列通用型振動電機，是我公司技術人員在考察了國外同類產品主要生產廠商之后，結合國內實際應用狀況，與科研院所相結合，從意大利引進的具有二十一世紀國際**水平的振動電機產品。我們的振動電機產品，在設計上精益求精，機械結構**，耐振性能好，重量輕，體積小；激振力大且可非常容易的從零到**大作無級調節；外觀質量好，安裝維護方便；絕緣等級和防護等級高，能可靠應用于高塵***濕場所；電磁參數的設計符合振動電機的工作特性，起動更迅速，運行更平穩；選用名優廠家的特制耐振軸承，可靠性高，使用壽命長；電磁部位及軸承溫升在振動電機長時間連續運行時能得到有效控制，使得MV系列振動電機產品具有使用壽命。主體結構    振動電機由特制電機外加偏心重塊組成，由于產品的特殊性，對各部件的耐振強度要求很高。工作原理    振動電機通電旋轉，帶動電機軸兩端的偏心重塊，產生慣性激振力，通過電機底腳傳遞給振動機械。振次    MV系列振動電機分為2、4、6、8級四種規格，振次分別為2870、1460、980、740RPM。激振力    Fm=mrω2    m-偏心塊質量    r-偏心塊質心回轉軸心的距離，即偏心距    ω-電機旋轉角度頻率    ω＝2πn/60    n—振動電機振次    振幅S=2F÷ω2/Ws—振動機械設備的雙振幅w—振動機械設備的參振重量（包括振動電機，不包括物料）不同級數的振動電機，其ω值也不同2級電機,ω=300; 4級電機,ω=153; 6級電機,ω=103; 8級電機,ω=78; 因此，不難算出各型振動機械設備配置相應振動電機時的振幅例如：某種振動機械的參重量為1000kG，如選用兩臺MV50-6振動電機，單臺振動電機重量為265KG，則S=S=2F÷ω2/W=2*(50000+50000)÷103*103/1000+365*2=0.0123M=12.3mm右圖是振動電機激振力與振動機械設備振幅的曲線關系圖（參振重量w假設為1000KG）從右圖可以看出，當激振力及參振重相同時，振動電機振次越底，振動設備振幅越大。?? 如用戶在產品的設計與應用上有特殊要求，請與我公司的**技術人員商討，我公司一定會全力配合，協助用戶解決振動電機應用上的各種問題，確保我們各種振動電機產品的功效和質量.技術參數：額定電壓：380v 額定頻率：50hz絕緣等級：F ? 防護等級：IP55相 數：3 ???定 額：連續環境溫度：-20-+40度軸承潤滑脂：殼牌三號鋰基脂可為用戶設計制造特殊要求的振動電機 1、 特殊電網電壓及頻率如：50HZ.220V.660V;60HZ.230V.460V;單相,220V2、 較高絕緣等級要求3、 變極調速振動電機4、 耐潮濕振動電機5、 耐高溫振動電機6、 特殊外形及安裝尺寸<td class="unnamed2" style="font-stretch: normal; font-size: 12px; line-height: 1.5; font-family: 'sans serif', t型號振次rpm**大激振力C.F[N]額定功率kw額定電流AMP/380v功率因數cosf效率h%重量kg圖號外型及安裝尺寸Dimension(mm)緊固螺栓LABCDEFfGHKMNMV0.8-228708000.150.390.857212A2609013012016020301280100136165M12MV1.5-215000.150.390.857215A2609013012016020301280100136165M12MV2.5-225000.250.590.857521A2609013012016020301280100136165M12MV5-250000.401.010.827233A320110150150190254018100180215220M16MV8-280000.751.760.867646A380110150150190254018100180215220M16MV10-2100000.902.100.867651B420120170160210304518120216252260M16MV15-2150001.303.100.867665B420120170160210304518120216252260M16MV16-2160001.503.620.857369B430140190185240385018140255290290M16MV20-2200001.704.120.877278B430140190185240385018140255290290M16MV25-2250001.904.620.867396B490155225210280456022160300330330M20MV30-2300002.004.880.8674105B490155225210280456022160300330330M20MV32-2320002.205.260.8575148B590155255210310507026170315355360M24MV40-2400003.006.900.8874159B590155255210310507026170315355360M24MV50-2500003.708.950.8081218C670110280350340308026200370410410M24MV60-2600004.2010.350.7980239C670110280350340308026200370410410M24MV75-2750005.5013.200.7879296C670110320360390309032200370
